Koppla ihop krav och systemarkitektur
DEx SysML Bridge
Gift samman er traditionella kravhantering i Rational® DOORS® med era SysML systemmodeller i Sparx Enterprise Architect™ (EA). Syntell’s DEx SysML Bridge med sin dubbelriktade synkronisering gör krav och spårbarhet tillgängliga i båda verktygen. Resultatet blir ett integrerat arbetssätt som ger utökad spårbarhet mellan krav och modellering genom multipla systemnivåer.
Användarkrav och systemkrav med tillhörande verifiering hanteras normalt bäst i ett kravverktyg. Modellering (tex. use case/scenario-modellering, arkitekturmodellering etc.) hanteras å andra sidan bäst i ett UML/SysML-verktyg. För att dra verklig nytta av dessa verktyg behöver data i de olika verktygen kopplas samman.

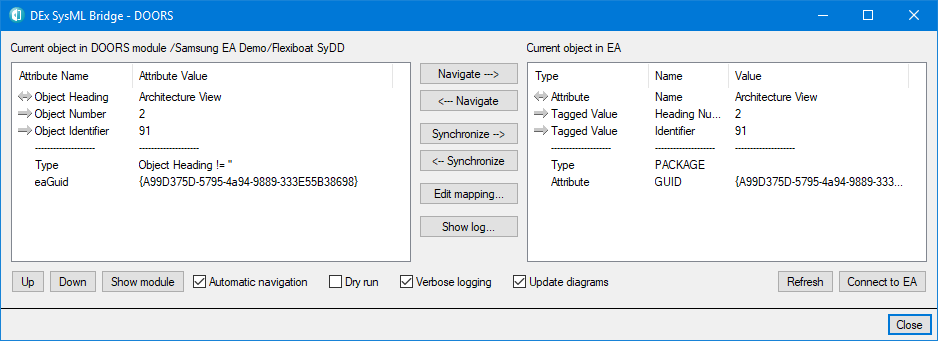

DEx SysML Bridge är en DOORS-addon som erbjuder dubbelriktat synkronisering av hierarkiska kravstrukturer mellan DOORS och Enterprise Architect. DEx SysML Bridge kopplar samman DOORS och EA I realtid, vilket gör det möjligt för DOORS och EA att arbeta tillsammans som ett enda verktyg.

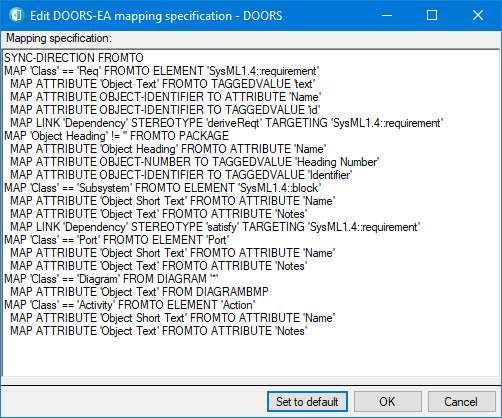

En konfigurerbar mappingsspecifikation gör det möjligt att styra hur attribut i DOORS mappas på motsvarande attribut eller tagged values i EA. Mappingen av ett specifikt attribut kan vara dubbelriktad eller begränsas till en riktning. Mappingsspecifikationen gör det också möjligt att specificera villkor tex. för vad som utgör ett krav, ett block eller ett rubrikobjekt i DOORS. Det är också enkelt att navigera i realtid mellan objekt i DOORS och EA.
Baserat på den definierade mappingsspecifikationen erbjuder DEx SysML Bridge en dubbelriktad överföring och synkronisering enligt följande:
- Paketstrukturer i EA hålls i synk med kapitelstrukturer i DOORS.
- Element i EA hålls i synk med motsvarande objekt i DOORS. Så gott som alla typer av element kan överföras, tex, SysML-krav, SySML-block, Actions etc.
- Relationer i EA hålls i synk med motsvarande länkar i DOORS. Så gott som alla typer av relationer kan överföras, tex. <<deriveReq>>-relationer mellan krav eller <<satisfy>>-relationer mellan SysML-block och krav.
- Diagram kan överföras från EA till DOORS.
Vi erbjuder även ett supportpaket för DEx SysML Bridge.
Se gärna vår film om DEx SysML Bridge!
Har du frågor eller önskar du mer information, kontakta:
Heike Schneider
Affärsområdeschef
Heike.schneider@syntell.se
Klicka här för att gå tillbaka till produkter.
